熔融微纳静电打印
无溶剂、高稳定性，可打印 PCL/PLA/PVDF 等高分子及复合导电材料，制备厘米级有序支架

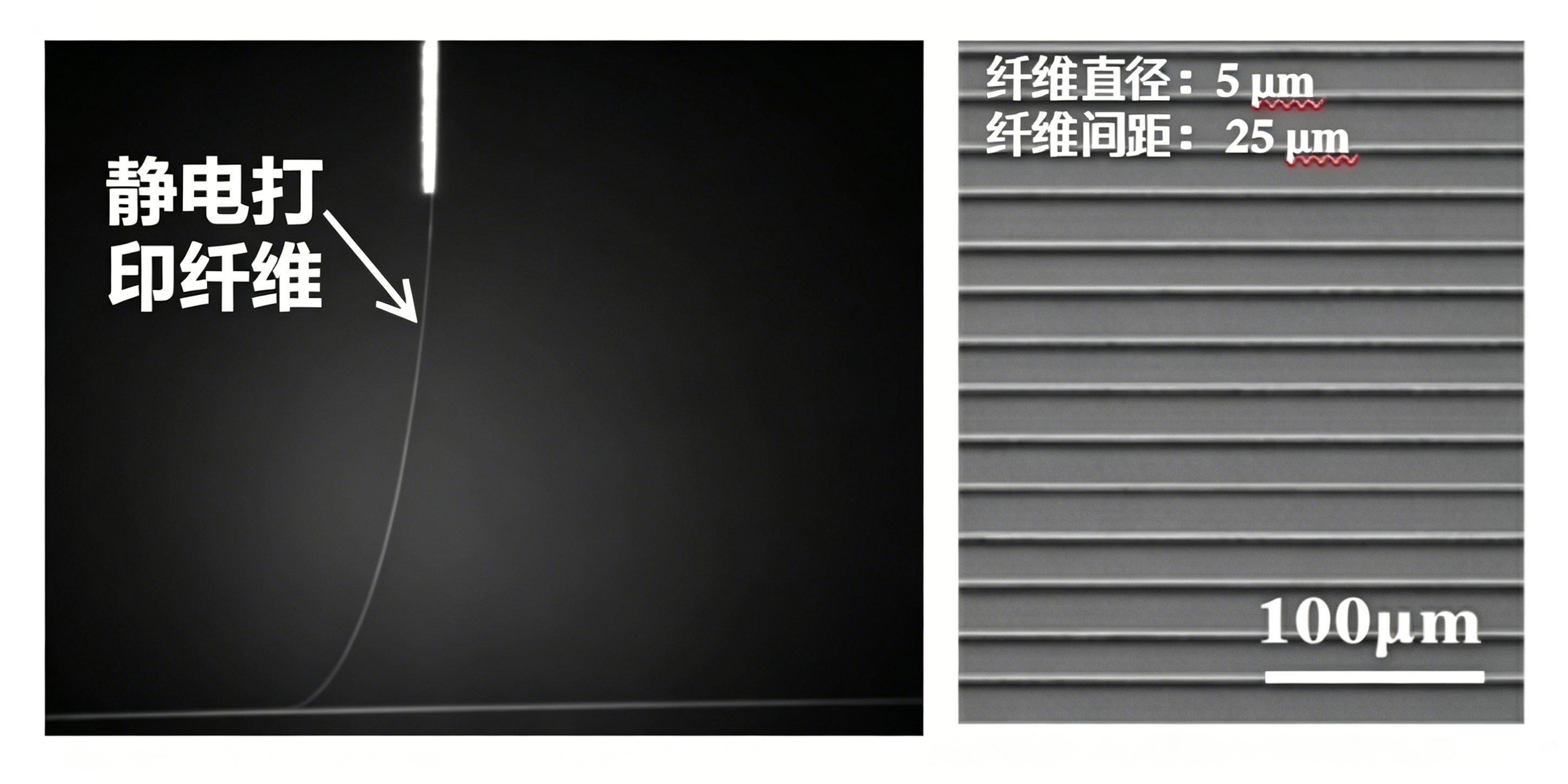

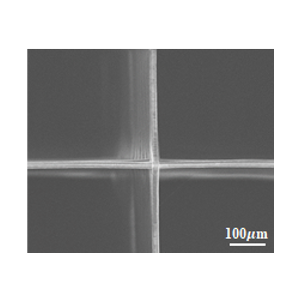

典型案例 1：小间距纤维支架引导细胞定向迁移
发表成果
依托有限元仿真精准设计，首次揭示并应用“纤维间距为直径5倍”的均匀排布黄金准则，从根源解决纤维无序堆积问题，实现细胞级微结构精准可控。
发表成果
Small(IF:12.1)
核心参数
- 纤维直径：4.9±0.1 μm
- 细胞级纤维间距：25.6±1.9 μm
- 支架孔隙率：70-85%

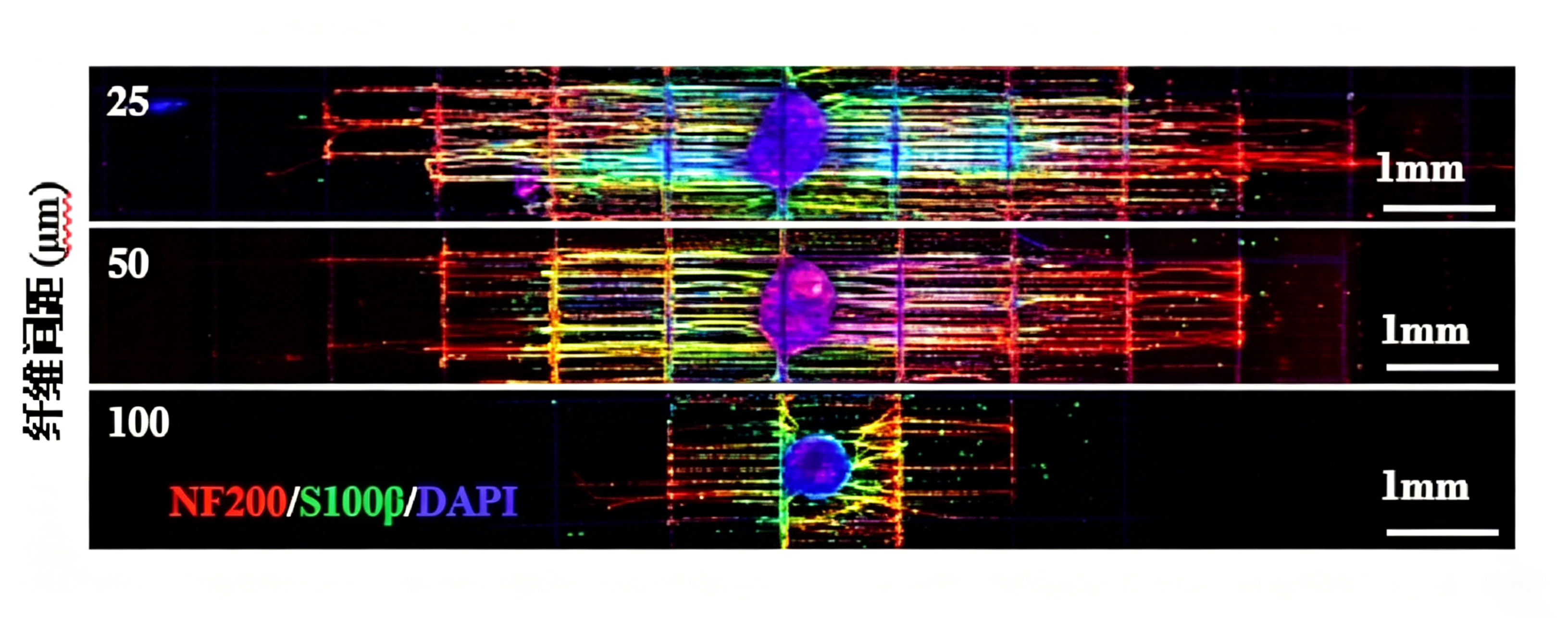

细胞再生效能
显著提升细胞定向排列率、密度与迁移速度，高效促进神经突生长与施万细胞迁移，为功能性神经再生提供核心技术支撑

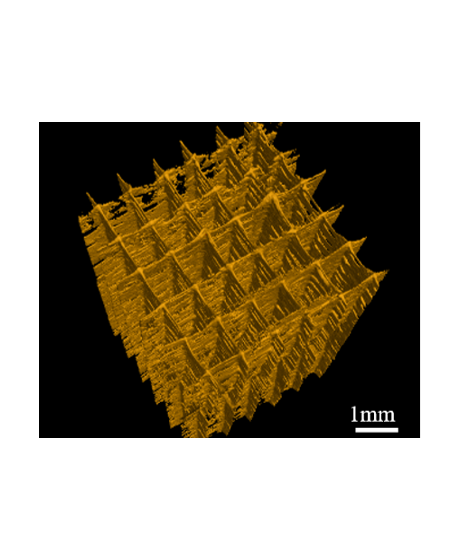

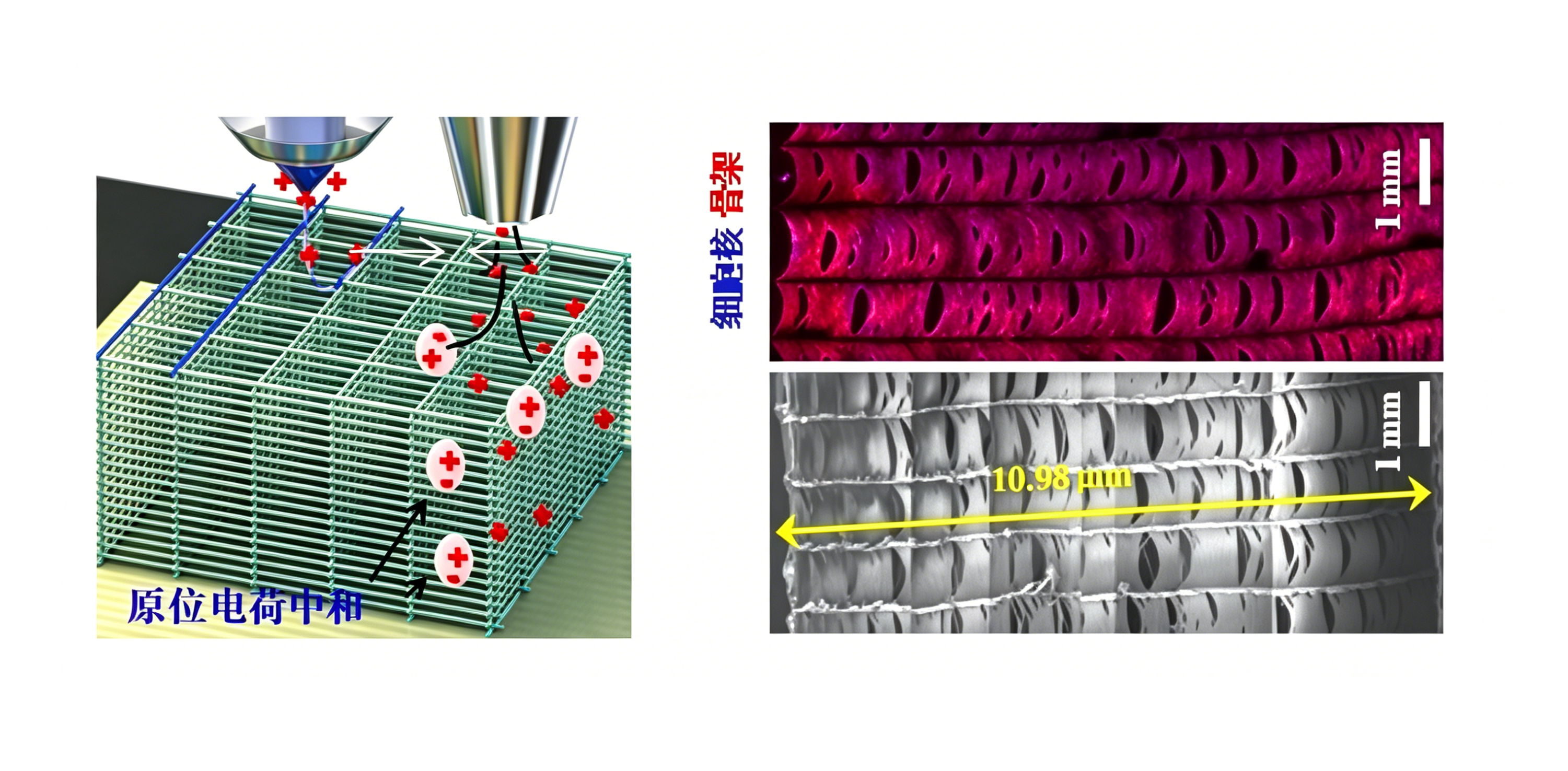

典型案例 2：厘米级高深宽比三维结构精确打印
发表成果
Advanced Materials Technologies（IF=6.2）
核心创新
等离子风：高效消除纤维残余电荷
电场调控：打印高度每提升 1 mm，电压同步增加 0.15 kV，维持电场稳定
技术成果
支架高度：10.01±0.18 mm
纤维直径：17.6±1.3 μm
深宽比：>500:1
核心参数
可引导细胞三维大面积定向排列，支撑大体积工程化组织构建
